熔深立體顯微鏡RSK 5100L

熔深立體顯微鏡RSK-5100L

一、儀器用途

熔深立體顯微鏡RSK 5100L，能在觀察物體時能直接在電腦上成像。具有立體感，成像較清晰和寬闊，長工作距離，有較大的視場范圍和相應的放大倍數,是焊接熔深檢測的普遍**顯微鏡。焊接的熔深是焊接機械性能的重要標志與外在表現，所以，對焊接熔深的有效檢測成為檢驗焊接效果的重要手段。熔深顯微鏡采用的**技術,特別適合汽車零部件制造領域對焊接嚴格的要求.可以對各種焊接接頭如（對接、角接、搭接和T型接等等）產生的熔深進行拍照、編輯、測量、保存、打印。

二、技術參數

顯微鏡部分

1.攝像目鏡：0.5X攝影目鏡。

2.物鏡變倍范圍：0.7--4.5X           3.變倍比：6.5：1

4.移動滑臺       5.圓形載物臺直徑：95mm

6.移動工作距離：210mm    7.光源：LED照明   可調式

8總放大倍數：31—135(以21寸顯示器)

測量部分:

此軟件系統功能強大:能測量所有圖片上的幾何尺寸，測量的數據可以自動地標注在圖片上,也可以將圖片和數據一起保存。

1.軟件測量精度:0.005mm

2.圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。

3.圖形關系測量：兩點距離、平行直線距離等。選購功能

4.圖像處理：圖像捕捉、圖像文件打開、圖像文件保存、圖像打印   可出具專業的熔深測量報告。

四、系統組成電腦型立體顯微鏡（RSK 5100L）1、顯微鏡 2、適配鏡 3、攝像器(600萬CCD) 熔深測量軟件 5.計算機(客戶可自配)

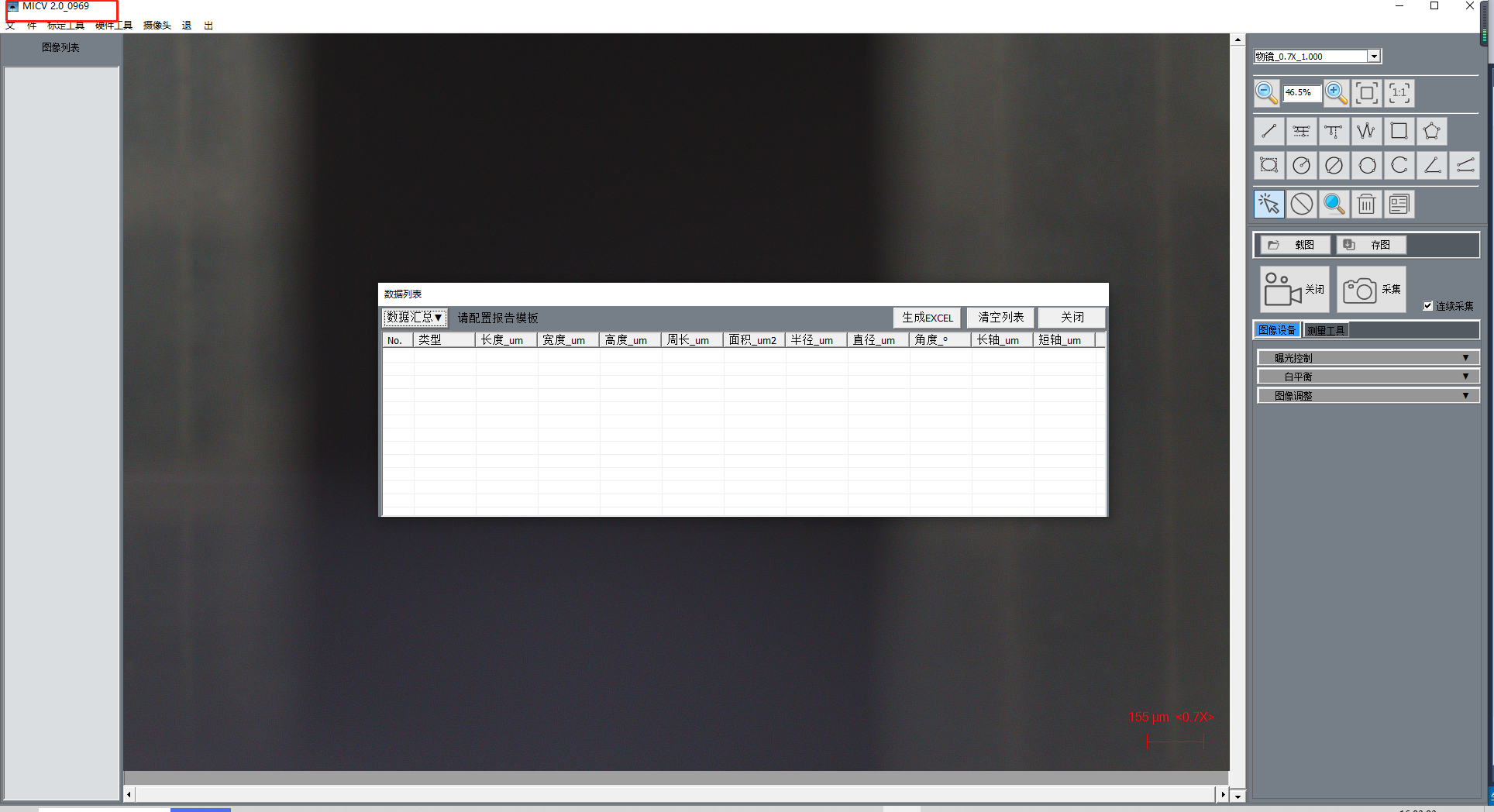

軟件界面如上：客戶可預先提供報告模板一鍵導入數據及圖像。亦可按照我們預設的報告模板進行報告制作。如需軟件OEM   需額外支付費用（根據OEM難度評估費用），（僅**次需要）

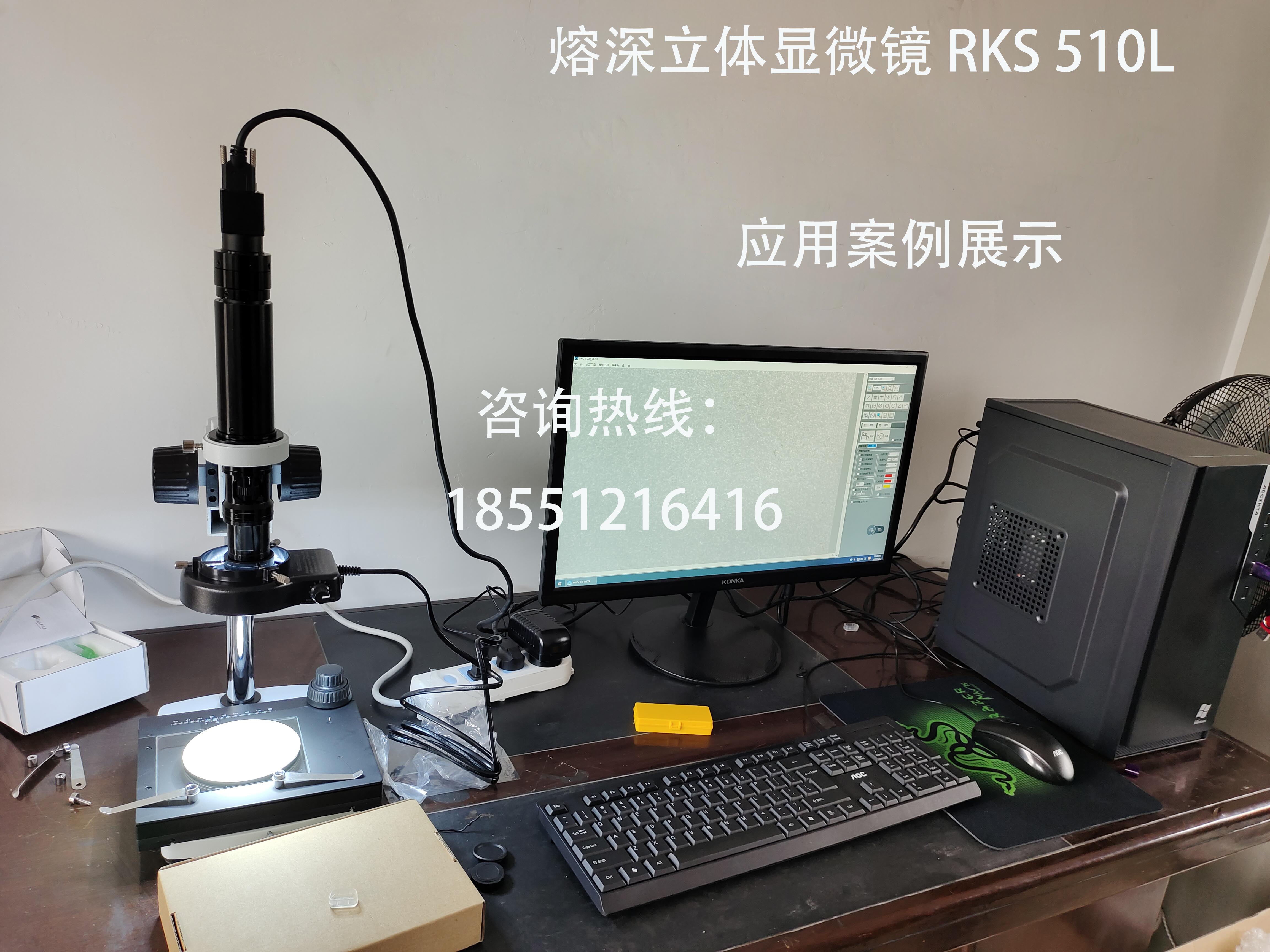

客戶現場實拍測試圖
